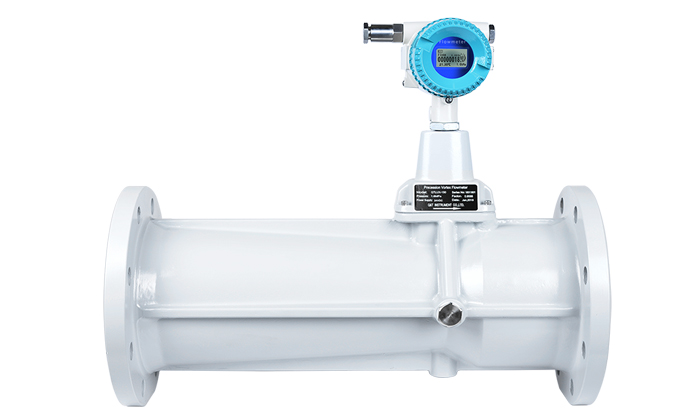

旋進旋渦流量計 集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。僅適用于單相氣體流量測量（如天然氣、空氣、氮氣等），不適用于蒸汽和液體介質。

一、工作原理（氣體專屬特性）

1. 旋渦發生體：
   氣體流經螺旋導流葉片時，被強制旋轉形成高速旋渦流。

2. 旋渦進動效應：
   在文丘里式收縮段中，旋渦中心沿管道軸線做螺旋進動（與陀螺進動類似）。

3. 頻率檢測：
   壓電傳感器檢測旋渦進動頻率（與氣體流速正比），換算為體積流量。

   關鍵限制：液體或蒸汽會破壞旋渦穩定性（液體因粘滯力抑制旋渦分離，蒸汽因相變導致密度突變），導致測量失效。

二、核心特點

1、適用介質

• 氣體：清潔、干燥的單相氣體（如天然氣、壓縮空氣、沼氣等）。

• 禁用場景：

  •  蒸汽（飽和/過熱）：相變導致密度波動，破壞旋渦結構。

  • 液體：高粘度抑制旋渦形成，且易造成機械損傷。

  • 含液滴、粉塵或腐蝕性氣體（需特殊防護設計）。

2、優點

• 無活動部件：結構堅固，維護成本低。

• 寬量程比（10:1~30:1）：適應氣體流量大幅波動。

• 抗干擾性：直接輸出頻率信號，免受壓力/溫度波動影響。

• 短直管段：通常前5DN后2DN（優于孔板流量計）。

3、局限性

• 介質限制：單相氣體，液體/蒸汽不可用。

• 壓損較大：旋渦發生器導致壓損（約0.05~0.2 bar）。

• 低流速盲區：流速＜1m/s時精度下降（需設置截止流量）。

• 振動敏感：機械振動可能干擾信號檢測。

三、典型應用場景（氣體專屬）

• 能源領域：天然氣貿易計量、燃氣調壓站。

• 工業氣體：壓縮空氣消耗監控、工廠氮氣/氧氣流量。

• 環保領域：沼氣回收、廢氣排放監測。
  注：蒸汽測量請選用渦街流量計，液體測量適用電磁或渦輪流量計。

四、選型與安裝關鍵點

1. 介質確認：必須為純凈、干燥氣體，濕度＞5%需前置過濾。

2. 管道匹配：口徑范圍DN15~DN300（超出需定制）。

3. 流向要求：垂直安裝（氣體自下而上），避免管道積液。

4. 振動隔離：加裝橡膠墊片，遠離泵/壓縮機等振源。

5. 校準維護：每年校驗一次（精度±1%～±1.5%）。
