一、產品概述：

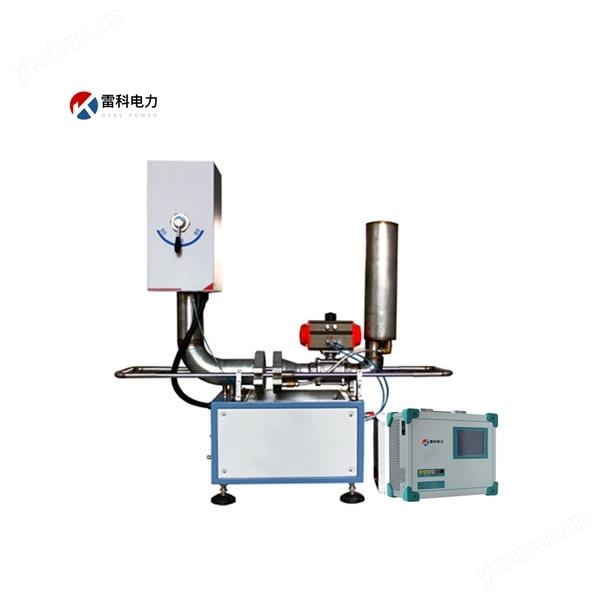

雷科電力-REKE-8340便攜式瓦斯繼電器校驗儀是一種油浸式變壓器中的保護單元，是校驗瓦斯繼電器流速值，容積值，密封壓力值的專用設備，該校驗儀采用微機控制技術，通過檢測高精度壓力傳感器，模擬變壓器內部故障時，瞬時爆破脈沖壓力方法計算出流速值，以達到檢測瓦斯繼電器重瓦斯保護動作值。采用精密容器結合美國MCC公司的微壓精密傳感器， 檢測瓦斯繼電器內部排除液體體積方法計算出輕瓦斯容積值。

?二、雷科電力-REKE-8340便攜式瓦斯繼電器校驗儀功能特點：

1、設備輕巧便攜：具有體積小，便于攜帶，操作簡單，滿足現場試驗需要，節約設備和實驗室大量投資等優點。

2、結構原理科學：現代可靠的管路設計與理論優化，高精度24位數字傳感器，智能的數據采集卡和現場總線，采用ARM控制技術和分析策略，實現突破性的高精度測量。

3、多種法蘭盤變頭：特殊設計，方便更換、測量穩定，可對各種規格(Φ25、Φ50、Φ80以及其他口徑)瓦斯繼電器進行高精度穩定測量。

4、容積測量：通過精確地管路計算和特殊設計的壓力傳感器，實現了容積的實時精準測量。測量分辨率達到了5毫升。

5、流速測量：通過巧妙的管道設計，配合法蘭盤變頭，采用精確計算、實驗驗證的壓力與流速算法，精準完成各種規格瓦斯繼電器的流速測量，測量分辨率達到了0.1米/秒。

6、密封測量：通過合理的管路設計與布局，利用空壓機加壓模擬瓦斯內部受壓來檢測繼電器的密封性能。

7、設備性能穩定：信號線路、動力線路、氣動管路分離，各模塊分離布局，完善屏蔽，充分保證了設備對現場試驗環境的適應性與可靠性。

8、觸摸操作，界面美觀：中文彩色圖形操作界面和實時幫助系統，操作直觀、簡單，可實現一鍵式自動測試，并可對結果進行查看、分析、存儲和打印。

?三、技術參數：
